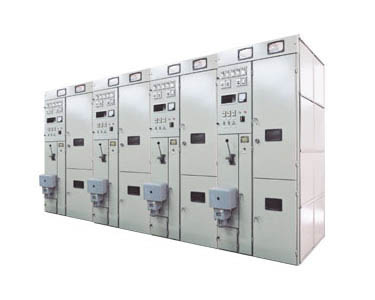

GG-1A（F）（Z）防误型高压开关柜

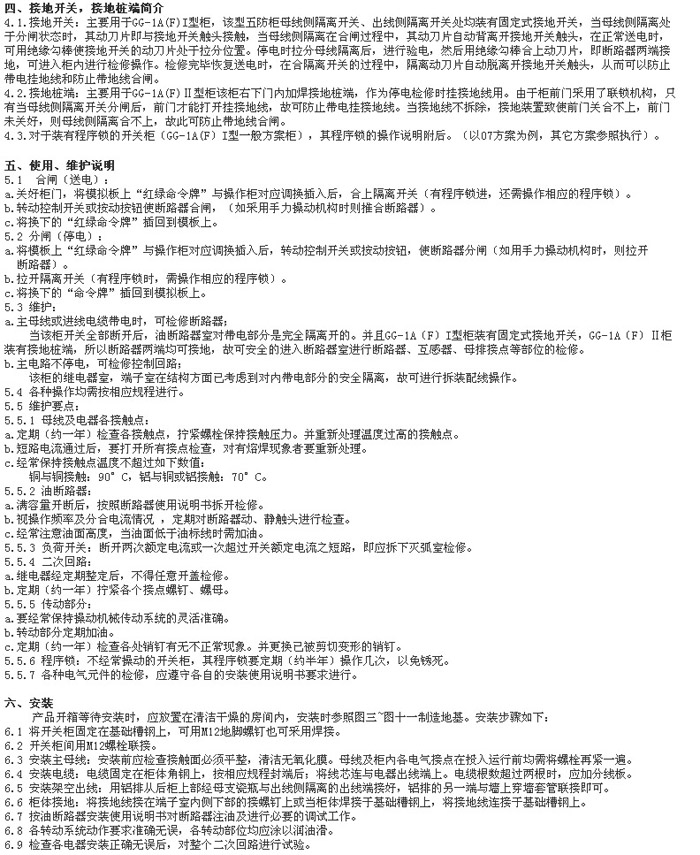

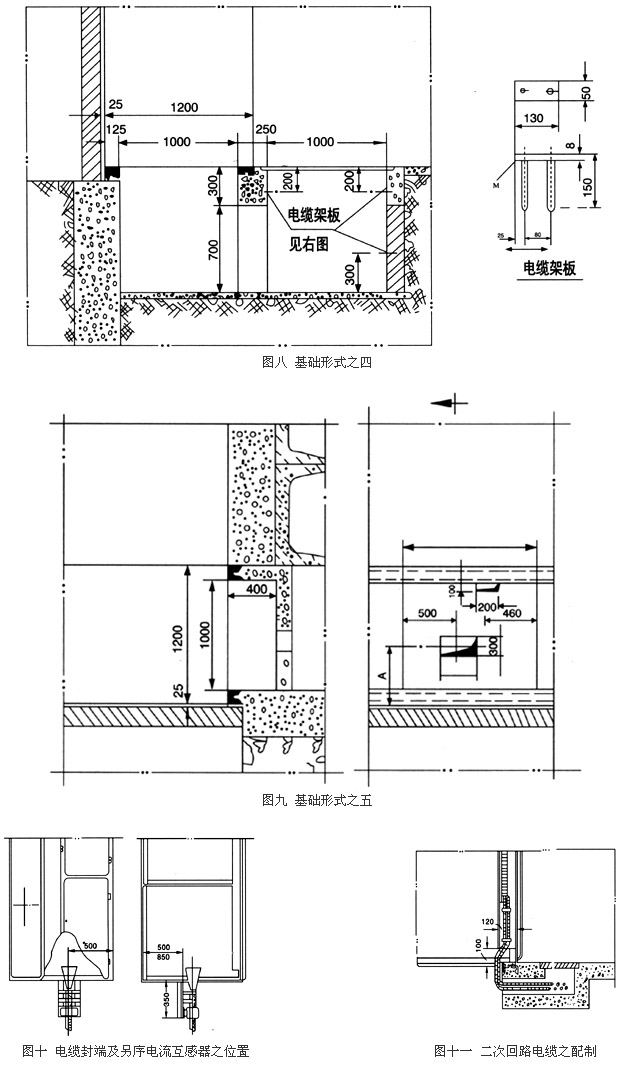

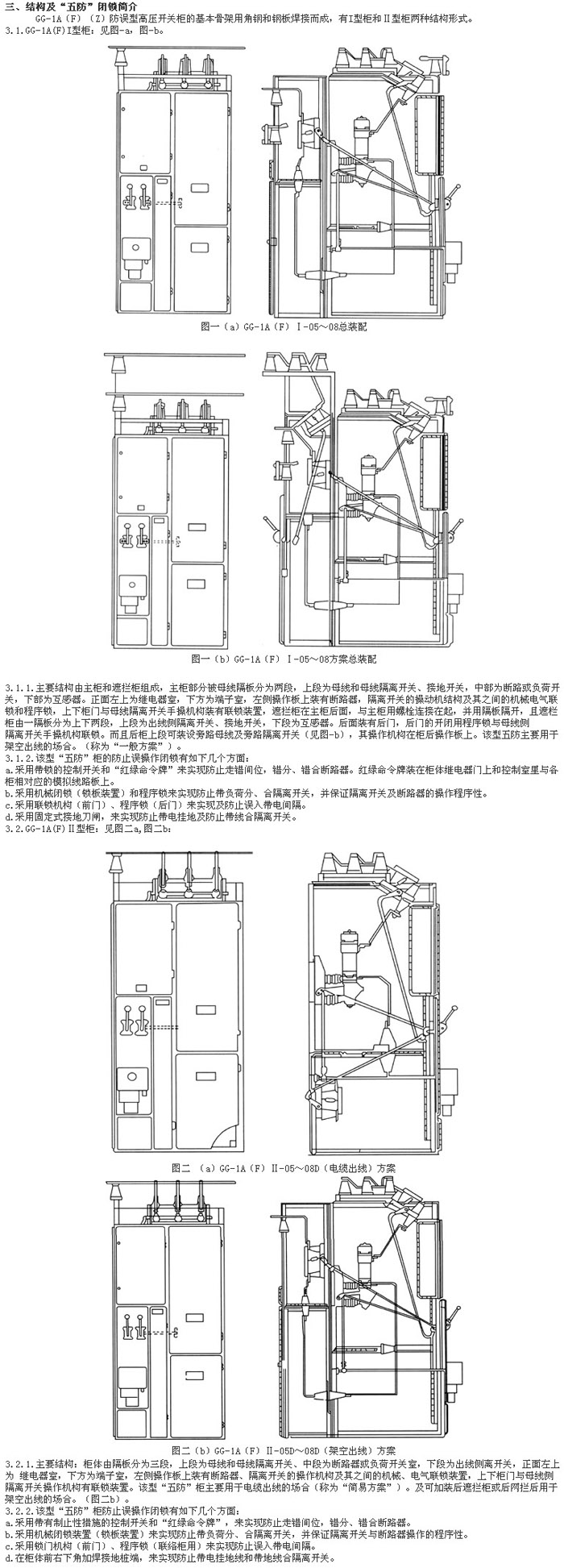

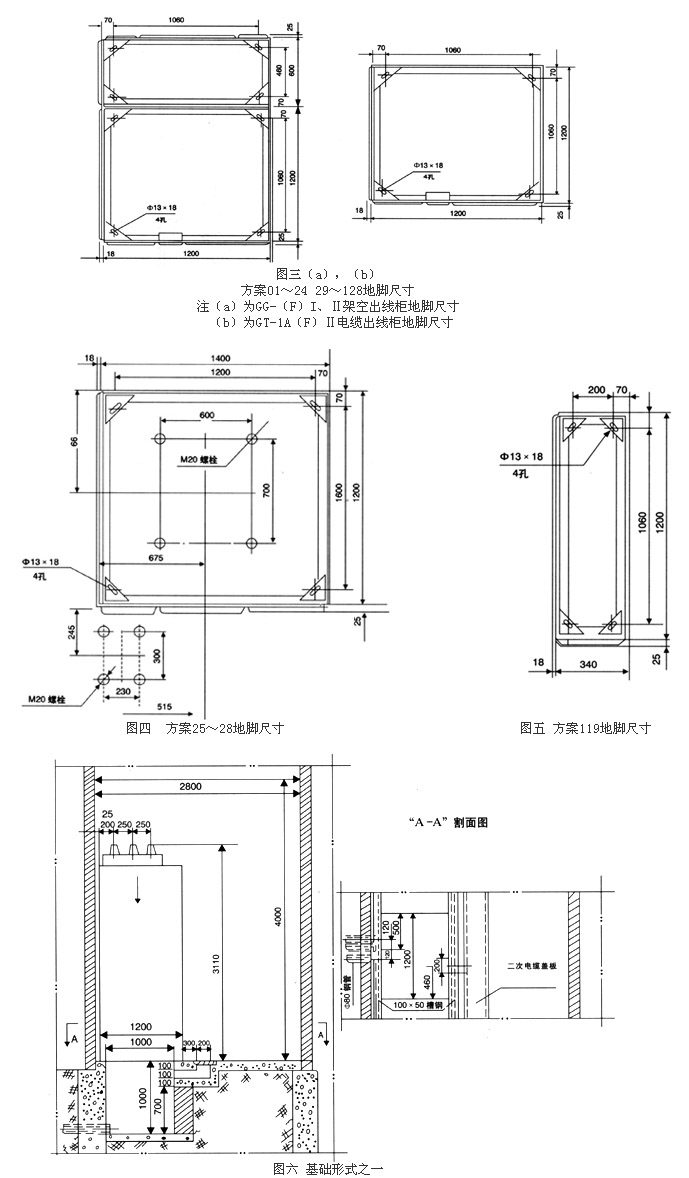

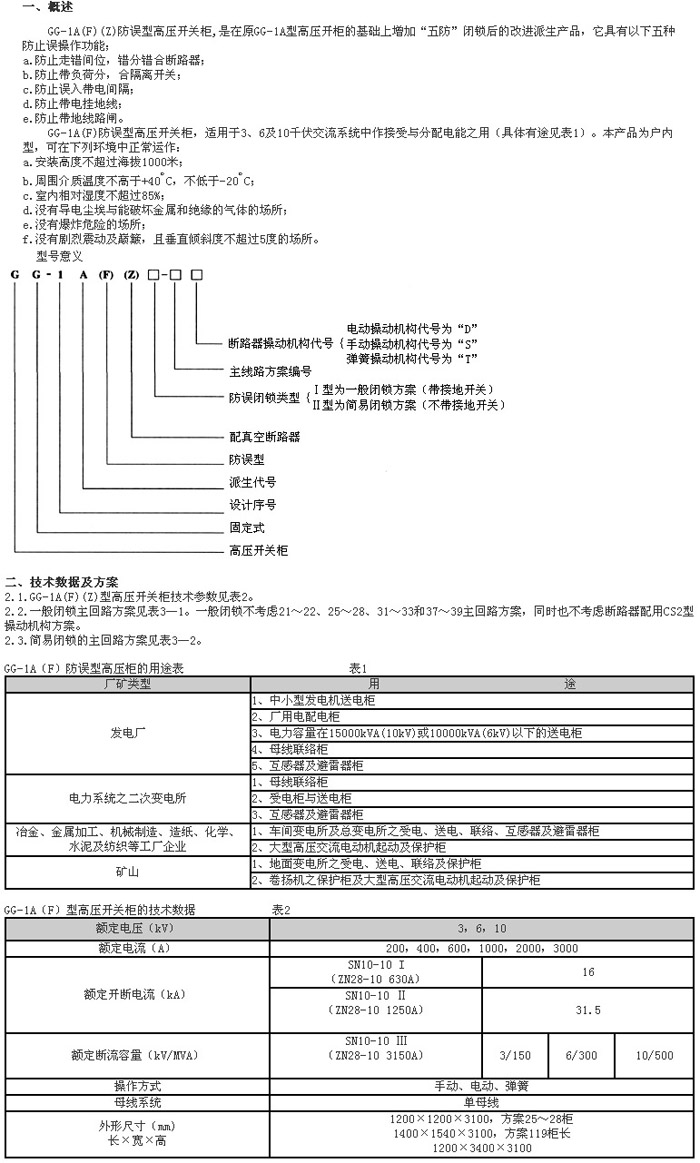

详细说明

八、订货须知

8.1 订货时，订货方应提供下列资料：

a.一次线路方案及排列系统图；

b.配电室平面布置图；

c.二次回路原理图，（也可按制造厂二次线路标准方案）；

d.柜内所装各种电器设备详细的规格、数量；

e.母线规格可由订货方提出或按制造厂供给。

8.2 除以上在订货时由订货方提供完备外，还应在图中注明：

a.所订高压柜是GG-1A（F）I型还是GGG-1A（F）Ⅱ型；

b.出线方式（架空出线或电缆出线）；

c.是否安装旁路母线。

如无说明，均按GGG-1A（F）Ⅱ型电缆出线靠墙安装方案供货。

九、程序锁操作说明

（仅以07D方案为例，其他方案以此为参考）：

如图：方案为：GG-1A（F）I-07D。

图中“ ”表示有钥匙，“ ○ ”为无钥匙。

9.1 停电操作：

a.按照运行指令，在模拟上进行模拟操作后，取下模拟板上302红标牌。

b.到302开关柜前，将控制开关把手上的红标牌取下，与模拟标牌互换（变为绿色），操动手柄分闸、取出手柄中心钥匙。（如果

标牌没有互换，控制开关手柄就不能操作，其中心处钥匙也就无法取出，继而下一步也就无法操作隔离开关）。

c.将钥匙插入3023隔离开关手操锁头中，按箭头方向扭动钥匙，操动手柄，拉开3023隔离开关。

d.扭动3023隔离手操锁头中钥匙，拉开3021隔离开关，取出钥匙。（由于机械闭锁的作用，只有先拉开3023，然后才能拉开3021）。

e.前门联锁机构因3021隔离已经拉开而解除，前门可以打开。

f.将钥匙插入门后（H）送取锁芯中，按箭头方向扭动钥匙打开后柜门，钥匙闭锁在后柜上。

g.将从控制开关换下的标牌插入模拟板上。至此，停电操作完毕。

9.2 检修时油断路器的分合实验：

a.关上后门柜，取出钥匙。（门不关好，钥匙取不出）

b.将钥匙插入控制开关中心锁孔中，作分合闸试验。

9.3 送电操作：

a.按指令在模拟板上进行模拟操作后，取下302绿标牌。

b.到后门处，关上后门取出钥匙，（如果后门钥匙在做分合闸试验时插在控制中央未取出，应到控制开关处分闸后取出钥匙）。

c.到302前柜门处将前门关好。

d.把后门取出的钥匙插入3021隔离手操锁中扭动，操作手操机构使隔离合闸，钥匙被闭锁（如果前门未关好，则3021隔离合不上）。

e.扭动3023隔离手操锁中钥匙，把隔离合上，取出钥匙。（由于机械闭锁的作用，如果3021未合上，则3023也同样合不上）。

f.到302控制开关处互换标牌，使之变为红色，再把钥匙插入手柄中心锁孔中操动手柄合闸。

g.将换下的标插到模拟板上变为红色。至此，全部送电操作完毕。
